Ultralyds-pulser-modtager

Yushi PR10 Ultrasonic Pulser-modtager er et ultralydsystemer, der kan anvendes til UT-målere. Dens unikke arbejdsprincipper kan give brugerne en nøjagtig nøjagtig vejledning. Udstyret er vidt brugt på tværs af forskellige brancher, herunder rumfarts-, bil- og maskinerproduktion, der opnås hurtig og præcis ultralydstest, tykkelsesmåling og sonde -detektionsteknologier. Pulser -modtageren inkluderer kontrolsoftware baseret på Windows -platformen, der tillader valg af triggerkilder, transmissionsspænding, gentagelsesfrekvens og pulsbredde samt skift mellem enkelt- og dobbelt krystaltilstande og justering af dæmpning og gevinst for at imødekomme forskellige krav. Brugere kan bruge Open SDK (softwareudviklingssæt) til at udvikle brugerdefineret software på forskellige mainstream Windows -systemer.

Sammensætningen af ​​PR10

• 2 BNC -stik (Q9 -grænseflader): Den ene er signaludgangsgrænsefladen til forbindelse til et oscilloskop for at vise den modtagne bølgeform; Den anden er inputenden for ekstern udløsning.
• 2 C5 -grænseflader: Enkelt krystalprobeforbindelsesgrænseflade (T/R), dobbeltkrystallsonde kræver to grænseflader (T/R og R);
• 1 halvmåne kommunikationsgrænseflade: Opret forbindelse til computeren via USB - 4- Core Half-Moon-datakablet
• 13.5*1.35DC Strømgrænseflade: Opret forbindelse til en 5V 1A -strømadapter.



Kontrolsoftware til PR10

Grænsefladen til den ultrasoniske puls transmittermodtagerkontrolsoftware er vist som følger:

1. Emissionsområde Parametre

•Emissionsspænding

Der er 4 emissionsspændinger, 60V, 110V, 150V, 200V valgfrit (når dæmpningen er 34Ω, 200V emissionsspænding kan ikke justeres), som bruges til at vælge den krævede pulsamplitude.

•Pulsbredde

Pulsbredden kan justeres fra 1 til 40 gange (1 gange ca. 28N'er).

• Gentagelsesfrekvens

Gentagelsesfrekvensen er antallet af ultralydsimpulser, der udsendes pr. Sekund, når instrumentet bruges som generator, med 4Hz, 8Hz, 16Hz, 20Hz, 100Hz, 500Hz, 1KHz, 2kHz otte gear at vælge imellem for at imødekomme forskellige applikationer.

• Triggerkilde

Triggerkilde kan vælges intern trigger og ekstern trigger, når den interne trigger er valgt, bruges instrumentet selv som den ultralyds pulsgenerator, når den eksterne trigger vælges, skal det tilsluttes til en speciel enhed eller signalgenerator.

2. RECEIVE AMROLIGHED PARAMETRE

Modtagerparametrene bruges til at kontrollere den ultrasoniske pulsmodtager.

• Enkelt/dobbeltkrystaller

Instrumentet understøtter Pulse Echo-tilstand og overfører en-modtagelsestilstand.

Enkelt krystal repræsenterer puls echo -tilstand, pulsoverførsel og ekko -modtagelse gennem interface 1; Twin-krystallerne repræsenterer en-transmitteretilstandstilstand, transmission af pulser gennem interface 1 og modtagelse gennem interface 2.

• Dæmpning

Dæmpning har 34Ω, 50Ω, 90Ω, 510Ω fire gear.

•Gevinst

Få kontrol af amplificering og dæmpning af det modtagne signal, udvælgelsesområdet fra -4 dB til 55dB, kan justeres ved at glide eller justeres med 1dB trin-for-trin, kan opfylde kravene i de fleste applikationer.

1. Analysen af ​​UT -sonder

UT -prober spiller en meget vigtig rolle i ultralydstest. Probeens ydeevne påvirker direkte nøjagtigheden og pålideligheden af ​​resultaterne. Brug PR10 Ultrasonic Pulsser -modtager kan gøre tids- og frekvensdomænesvar af signalet fra sonden måles og analyseres under drift.

2.Ultrasonisk vægtykkelsesmåling og fejldetektion

Princippet om ultralydspulsreflektion bruges til at måle og analysere bølgeformen. Fejldetektion bruges til at bestemme tilstedeværelsen, størrelsen og placeringen af ​​en defekt. Tykkelse målinger på den anden side opnås ved at kende hastigheden af ​​lyd fra materialet og tidsintervallet mellem to bundeko, hvilket gør det muligt at beregne tykkelsen af ​​emnet.

3.Materialanalyse

Ved hjælp af princippet om ultralydspulsreflektion evalueres de mekaniske egenskaber og kvaliteten af ​​materialet ved at måle den hastighed, hvormed ultralydsbølger forplantes gennem materialet. Det er vidt brugt inden for materialeteknik, især i materialeevaluering og kvalitetskontrol.

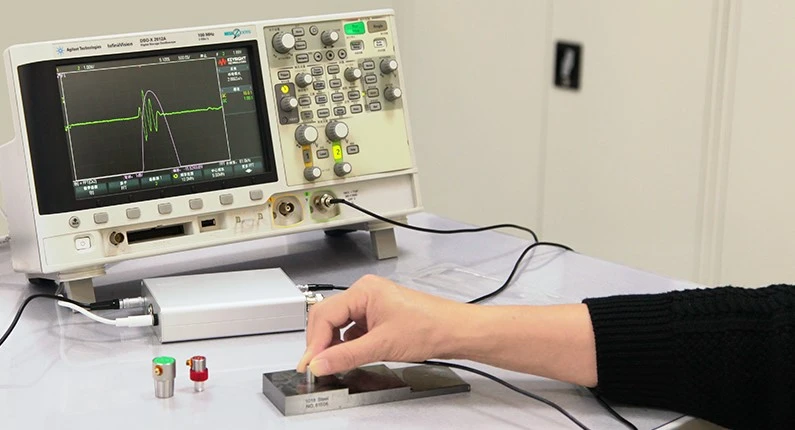

Et nyttigt modul til detektion af prober

Arbejdsprincip

Ved at udføre hurtig Fourier -transformation på ekko -signalet fra den ultralydspuls opnås dets spektrum, hvorved det bestemmer dets midterste frekvens og sammenligner det med den nominelle frekvens af sonden for at opnå formålet med sonde -detektion.

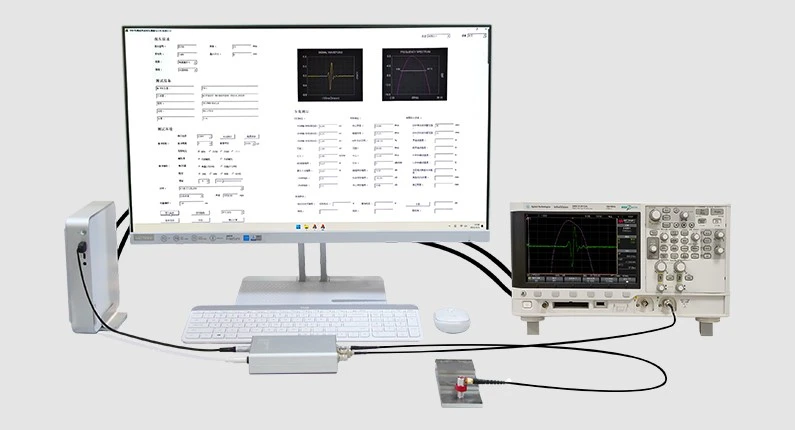

Ideel testplatform til tykkelsesmåling



Arbejdsprincip

Bølgeformen måles ved hjælp af princippet om ultralydspulsreflektion, og tykkelsen af ​​emnet kan opnås ved beregning. Brugere forbinder bare instrumentet til strømforsyningen og forbinder sonden til instrumentgrænsefladen. Derefter kan de justere måleparamenterne på pc'en.



• Streng undgåelse af kollision under brug og opbevaring af instrumentet skal du være opmærksom på støv, fugt, syre og alkali -stoffer.Hold enhederne væk fra stærke elektromagnetiske felter.
• Demonter ikkeeller reparere uden hjælp fra personneller, da enhederne er højteknologiske produkter.
• Hvis der er noget kvalitetsproblem, bedes du kontakte producenten.
