Ultralydspulsgenerator og modtager
Yushi Instruments: Førende innovation i NDT -instrumenter
Yushi Instruments er et højteknologisk F & U-centreret virksomhed, der er dedikeret til at levere ultralydstestning (UT) af høj kvalitet til verden . Virksomheden blev grundlagt i 1985 (tidligere kendt som Shenyang-fejldetektionsmaskine) og officielt etableret i kinas 2011. efter mere end en beslutning om dedikeret innovation, vi har fået til at blive en leder i kinas i Kinas. Ikke-destruktiv test (NDT) industri . Vores prisvindende, multi-patenterede produkter såsom 2024 PM5 Gen2 og 2025 PM5 Gen3 Ultrasonic Tykkelse Maure har modtaget nationale patenter og internationale certificeringer, hvilket fuldt ud reflekterer vores engagement i ekspertise .}}
Yushi har nu udviklet 8 kategorier af NDT -produkter:
| Ultralyd tykkelsesmåler | Ultralyds fejldetektor |
| Ultralydspulsgenerator og modtager | Belægningstykkelsesmåler |
| Leeb Hardness Tester | Industrial LED Film Viewer |
| Sort / hvidt densitometer | UV NDT -lampe |
Hvorfor vælge Yushi?
Hold teknisk innovation
Rig oplevelse af F & U og stærke evner driver udviklingen af ultralydstykkelsesløsninger som PM5 Gen2 og PM5 Gen3
Kundens krav orienteret
Vi lytter de reelle krav fra vores alle kunder, fra slutbrugere til distributører, behandler ethvert behov med lige stor betydning .
Tilpasset løsning
Vi tilbyder tilpassede instrumenter og tilbehør baseret på vores kunders specifikke behov .
Gennemgået service
Vores engagement strækker sig langt ud over levering, der omfatter vigtige eftersalgstjenester, herunder vedligeholdelse, kalibrering og softwareopdateringer .
Vores bedst sælgende ultralydspulsgenerator og modtager
Ultralydspulsgeneratormodul
PR20-ultralydspulsgeneratoren og modtageren er designet til industriel ikke-destruktiv test, sondefrekvensinspektion, materialeanalyse og eksperimenter . som en computerstyret intelligent inspektionsudstyr, PR20 integrerer højspændingspulsoverførsel, tykkelsesmåling og overtrædelse af signal og intelligent analyse, hvilket understøtter komplekse scenarier, såsom ultrasonisk afvigelse, tykkelse måling og overtrædelse af overtrædelse og oversættelsespræstation og ydelse af ydelsen og ydelse af ydelsen og understøttelse af komplekse scenarier, såsom ultrasonisk fejltretning, tykkelse måling og overtrædelse og oversættelsespræstationer testning .
Kernespecifikationer
Transmissionsspænding kan op til 400V (8 niveauer fra 60 til 400V)
Modtagelsesområde gevinst: 0-60 db
Båndbredde: 0.5-20 MHz
Gentagelsesfrekvens: intern trigger (4Hz -2 kHz) eller ekstern trigger (0-20 kHz)
Ultralyds-pulser-modtager
Yushi PR10 Ultrasonic Pulser-modtager er et ultralydsystemer, der baseret på Windows Systems . dets unikke arbejdsprincipper kan give brugerne en godhed nøjagtig vejledning . Udstyret er vidt brugt på tværs af forskellige industrier, herunder aerospace, bilproduktion og maskinproduktion, opnåelse af hurtig og præcis ultrasonisk testning, tykkelse, og probace, og proble-detektion og maskiner, der opnås hurtigt og præcis ultrasonisk testning, tykning, og Teknologier .
Kernespecifikationer
Transmissionsspænding kan op til 200V
Modtagelsesområde gevinst: -4 ~ 55dB
Båndbredde: 0.5-20 MHz
Gentagelsesfrekvens: intern trigger (4Hz -2 kHz), ekstern trigger (0-20 kHz)
Hovedfunktioner af pulsgenerator og modtager-NDT & Material Analysis Solutions
Ideal Probes Testing Platform
Brug af PR-serie ultralydspulsgenerator og modtager kan måle den faktiske sondefrekvens ved at analysere tidsfrekvente domæner . En sådan inspektion kan optimere følsomheden og nøjagtigheden af tykkelsesmåling eller fejldetektion .}
Materiel karakteristisk evaluering

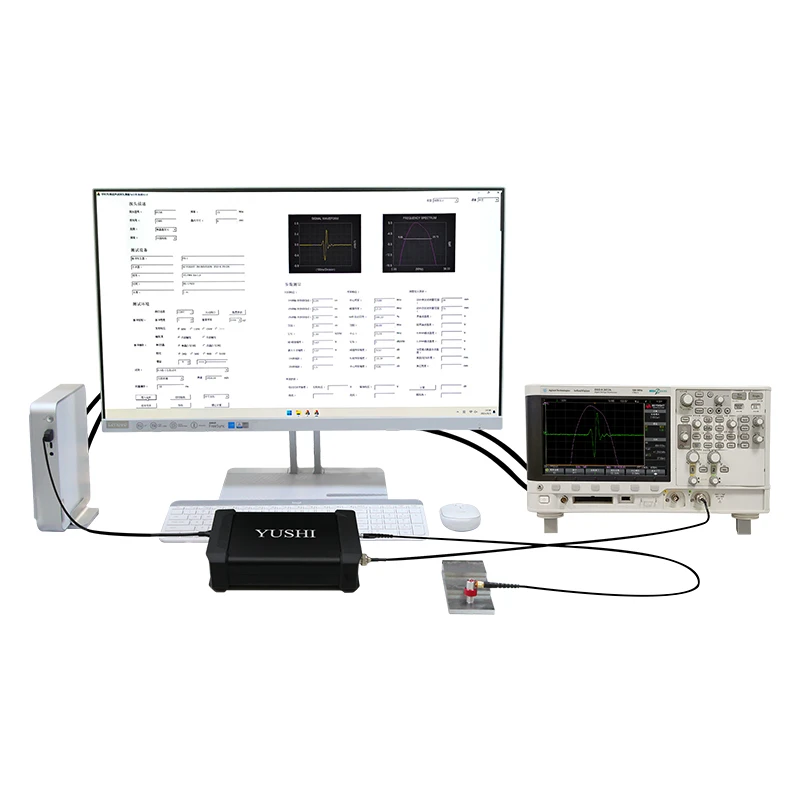

Pulser -modtageren kan matches med oscilliscope, som kan vise hele bølgeformen . Inspektører kan registrere de interne defekter og identificere lydhastigheden .
Ultrasonisk testenhed
PR -serien Pulsgenerator og modtager kan optimere resultaterne af ultralydstykkelsestest og ultralyds fejldetektion .
Sammenligning mellem modellerne
| Funktioner | PR 10 | PR 20 |
| Teknisk præstation | Støtt dobbeltpulstyper | Maksimum 400V trasnmitting -spænding |
| Udseende Design | Lysere vægt til test i reelle testmiljøer | Egnet størrelse til laboratorium eller universitet |
| Slutbrugere | Uddannere, Normal NDT Service Center, inspektører | F & U -laboratorier, avanceret NDT -institution |
Nøgle Adavntages & Highlights of PR -serien
Nøglefordele for både PR10 & 20
1. enkelt og nul-installationssystem til justering af paramenter baseret på Windows . Brugere kan gemme og indlæse de brugerdefinerede konfigurationer til hurtig testforberedelse .
2. PR -serien kan registrere både enkelt/dobbelt elementprober .
3. Yushi leverer pulser -modtagere og åben SDK -software, så instrumenterne understøtter de brugerdefinerede applikationer på Windows OS .
Tekniske højdepunkter
- Kort opstartstid: PR20-stigningstid kan være så lav som 2 . 0ns og faldtid er genralt omkring 2,8 n.
- Valgbar pulstype: PR10 Pulsgenerator og modtager understøtter både nagative toppulser og firkantede bølger .
- PR -serie Pulse Genrator -modul kan betjenes i 0-55 grad miljøer, der dækker det meste af de testende miljøforhold .
Ultralydspulsgenerator og modtagerspecifikation
Produkttegning
Kontrolparametre
| PR10 | PR20 | |
| Transmissionsområde | Transmissionsspænding: 60V, 110V, 150V, 200V | Transmissionsspænding: 60V, 110V, 150V, 200V, 250V, 300V, 350V, 400V |
| Pulsbredde: 1 ~ 40 (en gang er cirka 28ns) | ||
| Gentagelseshastighed: 4Hz, 8Hz, 16Hz, 20Hz, 100Hz, 500Hz, 1KHz, 2kHz | ||
| Triggerkilde: Intern trigger, ekstern trigger | ||
| Modtagerområde | Enkelt/dobbelt krystal: enkelt krystal (1T/1R), dobbelt krystal (1T/2R) | |
| Dæmpning: 34Ω, 50Ω, 90Ω, 510Ω | ||
| Gain: -4 db ~ 55db | Gain: 0 ~ 60dB | |
Tekniske specifikationer
| PR10 | PR20 | |
| Pulstype | Negativ toppuls/firkantet bølgepuls | |
| Stigningstid | Generelt mellem 4.5-8.5 ns, vil dæmpningen nå 20ns, når det er 510Ω | |
| Efterårstid | Generelt mellem 3.5-6.5 ns | |
| Pulsbredde | En gang pulsbredde er cirka 28 ns | |
| Båndbredde | 0.5-20 MHz | |
| Excitationstilstand | Pulse-Echo (PE), penetration (TT) | |
| Gentagelsesfrekvens | Intern trigger: 4Hz -2 kHz; ekstern trigger: 0-20 kHz | |
| Ekstern trigger | Rising Edge Trigger; Trigger -spænding: 3.3V | |
Garanti
1. Fejl eller skader forårsaget af produktet under fremstillingsprocessen .
2. Normal brug i overensstemmelse med brugsinstruktionerne, men produktfejl eller skade .
3. skade eller tab under transport er fabrikken .
Ud af garantien
1. skader forårsaget af overskridelse af den nominelle belastningskapacitet under drift .
2. Skader forårsaget af brugerens egen ændring og forkert reparation .
3. Skaden forårsaget af brugerens brug eller valg af ukvalificerede dele, olier og andre produkter, der ikke opfylder kravene til produktet .
4. tilhører det normale vedligeholdelsesindhold, såsom: rengøring, udskiftning af forskellige filtre; Justering af bremser, koblinger, motorer og andre dele, der skal justeres .
5. dele, der hører til normalt slid .
6. Skader forårsaget af andre ulykker eller uimodståelige grunde .
Standardkonfiguration
PR10
| Værtsmaskine PR10 | 1 | Tilslutning af kabel BNC til BNC | 2 |
| Data Kabel USB -4 Core Half Moon | 1 | Strømadapter | 1 |
| Kommunikation USB -flashdisk | 1 | Kontrolsoftware (gemt i USB Flash Drive) | 1 |
PR20
| Værtsmaskine PR20 | 1 | Tilslutning af kabel BNC til BNC | 2 |
| Kommunikation USB | 1 | USB Type-C-datakabel | 1 |
| Kontrolsoftware (gemt i USB Flash Drive) | 1 |
Vores certifikat
FAQ
Spørgsmål: Hvilke laveste frekvensprober, som PR10 og PR20 kan tilpasses?
A: PR10 og PR 20 kan matches til 0 . 5MHz sonder.
Spørgsmål: Er PR10- og PR20 -produkterne uafhængigt udviklet af din virksomhed?
A: Sikker! Yushi har professionelle F & U -teams, laboratorium og vores egen fabrik .
Spørgsmål: Hvad er udviklingsbibliotekets programmeringssprog for PR10 og PR20?
A: Vores programmeringssprog til PR10 & PR20 er C ++.
Spørgsmål: Kan du støtte OEM -service?
A: Vi har betingelser relateret til mærkningstjenester . Hvis du har brug for, er du velkommen til at kontakte os via e -mail eller whatsapp .
Spørgsmål: Hvad er din MOQ?
A: 1 Sæt til instrumenter
1 pc til tilbehør
Vi er velkendte som en af de førende ultralydspulsgeneratorer og modtagerproducenter og leverandører i Kina . Du er velkommen til at købe ultralydsgenerator af høj kvalitet og modtager til salg her fra vores fabrik . Kontakt os for flere detaljer .}
