Anvendelser af PM5 Gen2 i glasfiber på rørets indre væg

Fiberglasforstærket plast (FRP), et meget efterspurgt materiale i branchen, har fremragende korrosionsbestandighed, høj styrke og bemærkelsesværdige letvægtegenskaber, hvilket gør det til et ideelt valg til rørforinger i adskillige industrielle felter. Gennem avanceret kompositteknologi kan glasfiber nøje klæbe sig til den indre væg i røret og danne et robust og glat beskyttende lag. Dette lag modstår effektivt de udfordringer, som barske miljøer, såsom kemisk erosion, erosion, vandrosion, høje temperatur/trykforhold osv. Derudover kan dens fremragende isoleringsegenskaber også betydeligt hjælpe med at reducere energitab og forbedre den samlede energieffektivitet i rørledningssystemet.

Anvendelsen af ​​glasfibermaterialer, en vigtig innovation inden for moderne rørledningsteknik, forlænger ikke kun rørledningen og skærer ned på vedligeholdelsesomkostningerne, men øger også sikkerheden og effektiviteten af ​​væsketransmission. Det er faktisk et væsentligt og revolutionerende materiale i moderne rørledningsteknik, der spiller en central rolle i at sikre den pålidelige drift af rørledningssystemer.

Rørsystemets indre vægtykkelse skal testes relulært, så det kan sikre, at sikkerheden for produktionen. Brugen af ​​ultralydstykkelsesmålere til måling af de indre vægge i glasfiber er en ekstremt effektiv og nøjagtig metode, når man udfører sådanne inspektioner. Ultrasonisk tykkelsesmåling forårsager ikke kun nogen skade på rørmaterialet, men det giver også en bredere række inspektioner, hvilket sikrer, at enhver detalje evalueres fuldt ud, så arbejdstagere kan identificere og adressere sikkerhedsfare på en rettidig måde.

1.Måling Analyse

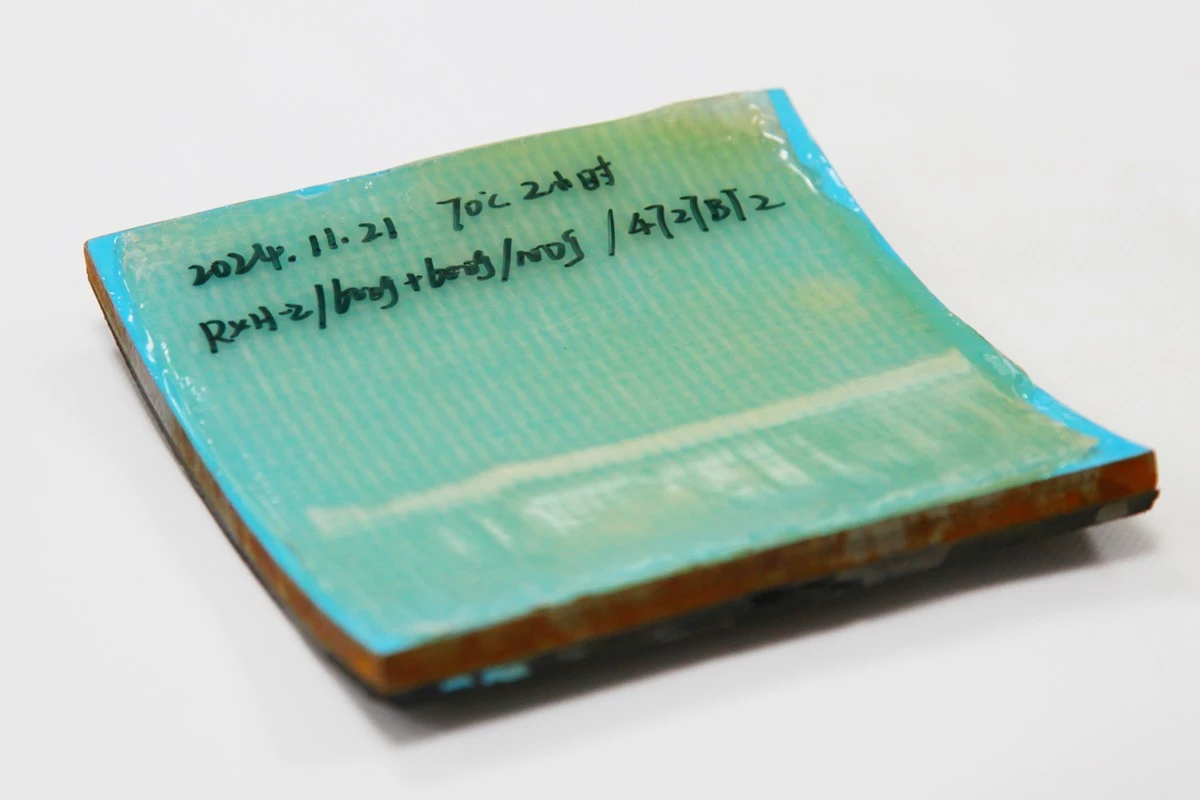

Testprøven leveret af vores kunde er et afsnit skåret fra et rør. Dette rør består af tre lag af materialer. Det inderste lag, der er lavet af glasfiber, er netop det, som kunden kræver, at vi måler med høj nøjagtighed.

2. Vandsimvedionssystem

Yushi -ultralyds -nedsænkningstykkelsestykkelsesteknologi beskytter effektivt luften mod interferensen af ​​ultralydsudbredelse i vandige medier, hvilket sikrer stabiliteten og klarheden i det nederste Echo og kan forbedre målingens nøjagtighed og pålidelighed markant.

Faktisk er vand et slags yderst effektivt koblingsmiddel i mange indusriale felter. Det sikrer ikke kun den kontinuerlige drift af måling af ultralydtykkelse, men også for at opnå genanvendelse af ressourcer i tråd med miljømæssige koncepter.

Her brugte vi PM5 Gen2 tilsluttet 5MHz nedsænkningssonde, kabel- og nedsænkningstank.

Når vi bruger PM5 Gen2 -ultralydstykkelsesmåler til målinger af nedsænkningstykkelse, er vi nødt til at vide om to nøglepunkter for at sikre nøjagtigheden og stabiliteten.

For det første skal tykkelsen af ​​vandlaget mellem nedsænkningssonden og emnet, der skal måles, opretholdes korrekt. Som det medium, hvor ultralydsbølger forplantes, påvirker vandlagets tykkelse direkte styrken og klarheden af ​​det reflekterede signal, der er modtaget af sonden. Tykkelsen af ​​vandlaget justeres, så det ultralydssignal kan forplantes effektivt gennem materialet og afspejler tilstrækkeligt, når det støder på grænsefladen, der skal fanges og analyseres af sonden og instrumentet.

For det andet skal den ultralydssonde være vinkelret på overfladen af ​​det testede arbejdsemne. Tiltevinklen kan forårsage målefejl. Hvis bølgeformen ikke altid kan vise den korrekte tykkelsesværdi, når brugerne har justeret vandtykkelsen, er de nødt til at overveje at justere sondevinklen.

Billedet viser den forkerte tykkelsesværdi, fordi sonden ikke er vinkelret på prøven.

Billedet viser den korrekte tykkelsesværdi.

Hvis du ønsker at få mere viden om PM5 Gen2 Ultrasonic tykkelsesmåling eller står over for udfordringer i måleapplikationer, så tøv ikke med at nå ud til os. Vi er dedikeret til at give dig skræddersyede løsninger.
